Thermostatische Mischventile

Zawory mieszające TMT dla ciepłej wody użytkowej

Opis i charakterystyka

Termostatyczne zawory mieszające serii TMT przeznaczone są do regulacji ciepłej wody użytkowej. Zabezpieczają instalację przed zbyt wysoką temperaturą ciepłej wody użytkowej co w konsekwencji chroni użytkownika przed poparzeniem. Nie wolno instalować w/w zaworów w instalacjach solarnych.



Wichtigste Parameter

Średnica od ½ ” do 1 ½ ”
Max ciśnienie pracy10 bar
Zalecane ciśnienie pracy1 - 5 bar zalecenie: dla wyższych ciśnień zaleca się montowanie reduktora ciśnienia
Max. temp. pracy85 °C
Max. temp. wejściowa100 °C
Zakres regulowanej temperatury30 - 65 °C (+/- 2K)
Instrukcje obsługiZdjęcia wysokiej jakości
Instrukcja obsługi zaworów mieszających termostatycznych TMTTermostatyczny zawór mieszający TMT F
Karta katalogowa zaworów mieszających termostatycznych TMTTermostatyczny zawór mieszający TMT M
Atest higieniczny PZH zaworu mieszającego termostatycznego TMT

Warianty i numery artykułów

Dane techniczne:

TypRozmiarNr artykułu
Zawór termostatyczny TMT 12 F - 1/2" GW1/2"601101
Zawór termostatyczny TMT 34 F - 3/4" GW3/4"601102
Zawór termostatyczny TMT 34 M - 3/4" GZ3/4"601103
Zawór termostatyczny TMT 100 F - 1" GW1"601104
Zawór termostatyczny TMT 100 M - 1" GZ1"601105
Zawór termostatyczny TMT 114 M- 1 1/4" GZ1 1/4"601106
Zawór termostatyczny TMT 112 M - 1 1/2" GZ1 1/2"601107

Montaż

Montując prosimy o zachowanie następujących podłączeń:
HOT (H)   = dopływ ciepłej wody
COLD(C) = dopływ zimnej wody
MIX = wyjście wody zmieszanej

Zaleca się montaż filtru i zaworu zwrotnego.

Dla wartości temperatur wody zimnej 15 - 20 °C, ciepłej wody 70 °C i ciśnieniu pracy 3 bar, pozycje na rączce zaworu odpowiadają następującym temperaturą wody zmieszanej.

  Pozycja rączki: MIN  1
2
3
4
5
MAX
  Temperatura [°C]: -
30
38
42
52
65
-







Charakterystyka przepływu

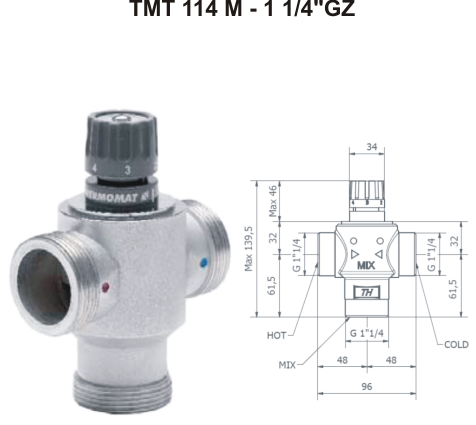

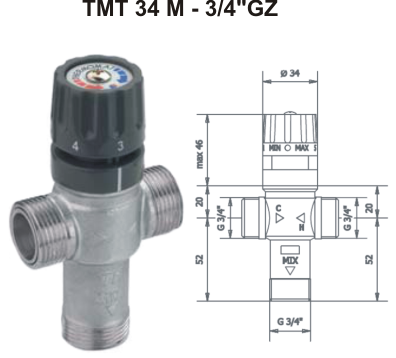

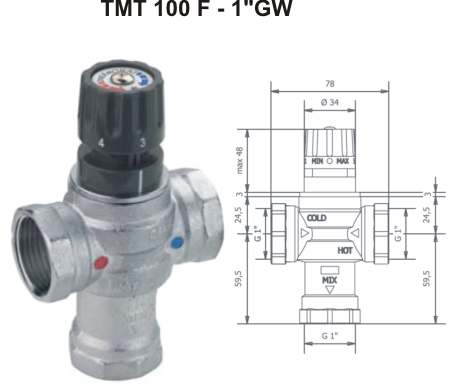

Schematy wymiarowe
